項目簡介

天津建工科技有限公司

天津天保建設發展有限公司

中國鐵建大橋工程局集團有限公司

天津城建大學

崔   萌  王   江  王   泉  張   波  王建爍  張曉光

韋   濤  李志永  姚澤懷  劉鳳成  陳   晨  陳   宇

薛宇明  王   庚  戚文佳  李   楊

近年來，我國航空事業飛速發展，飛機制造車間通常需要配置長軌道懸掛式起重設備以滿足生產需求。連接同一軌道的各榀鋼屋架下弦節點之間的標高、平面位置誤差有很高要求。目前，控制大跨度屋架群相對誤差的施工工藝不成熟，施工質量參差不齊，因此，有必要對此類工程中鋼屋架群的建造工藝開展系統性研究。

成果簡介

課題組針對這一問題進行了長期研究和實踐，應用了數字化仿真和全過程信息化技術，解決了同軌道不同屋架下弦節點之間相對標高誤差和相對平面位置誤差難以控制的問題，形成“下弦懸掛高精度長軌道起重機大跨度鋼屋架綜合施工技術”。主要?jiǎng)?chuàng)新點如下：

1.提出了基于數字信息模型的大跨度鋼屋架綜合建造技術，研發了鋼屋架偶配制作及屋架群整體預拼裝工藝，實現了相鄰屋架及屋架群對應節點的軌道安裝精度要求。

2.發明了以鋼結構深化模型數據信息為基礎的S形曲線雙軌道安裝裝置，形成了鋼屋架車間工業化生產及現場裝配化精控技術，實現了直線長軌道及S形軌道安裝的精度要求。

3.研發了多種工況下大跨度鋼屋架應力分析及實時監控技術，實現了鋼屋架制作及施工全過程的應力轉換及數據動態傳輸和預警功能。

課題獲授權發明專利2件、實用新型專利1件，發表論文7篇，取得國家級工法1項、省級工法4項，獲得魯班獎1項、鋼結構金獎3項、安裝之星1項。

社會經濟效益

課題適用于直線多支點長軌道懸掛起重機，多支點S形軌道懸掛工作平臺及類似設備。成果應用于天津空客系列飛機總裝線、龐巴迪一期維修機庫等十余項工程。實現多至7臺6軌道多支點懸掛起重機精確安裝，單軌長315米，246個連接節點，軌道坡度誤差不大于1/15750，直線度誤差不大于1/7875。實現30米長S形雙軌道工作平臺精確安裝，軌道標高誤差2mm，平面誤差±1mm。工程施工質量獲得外方高度評價，縮短工期150天，獲得經濟效益1500萬元。

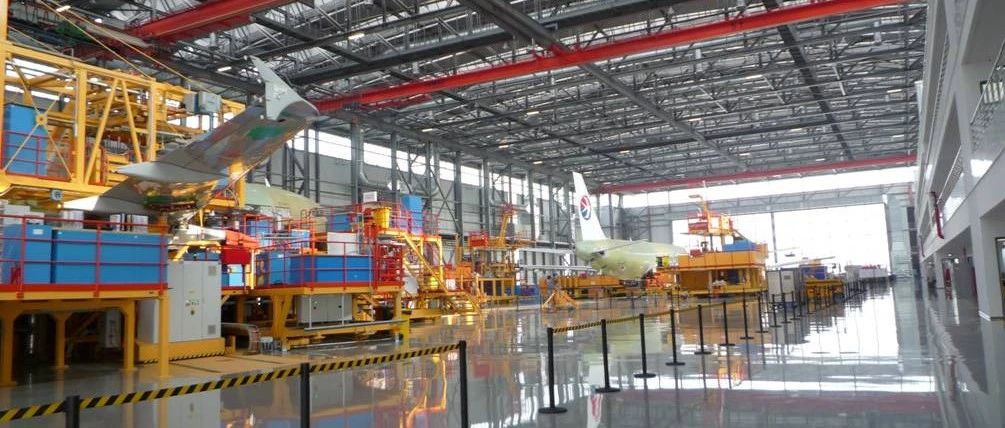

空客A320總裝線9號總裝廠房

（屋架跨度70m，6臺5軌道多支點懸掛起重機單軌道長255m）

空客第二條總裝線209號總裝廠房

（屋架跨度62.1m，7臺6軌道多支點懸掛起重機單軌道長315m）
